Схема подключения системы обратного осмоса Econic Osmos Stream OD310
Комплект подключения, которым оснащается система обратного осмоса Prio Новая Вода Econic Osmos Stream OD310, сделает несложным её установку для любого сантехника в любом населенном пункте.

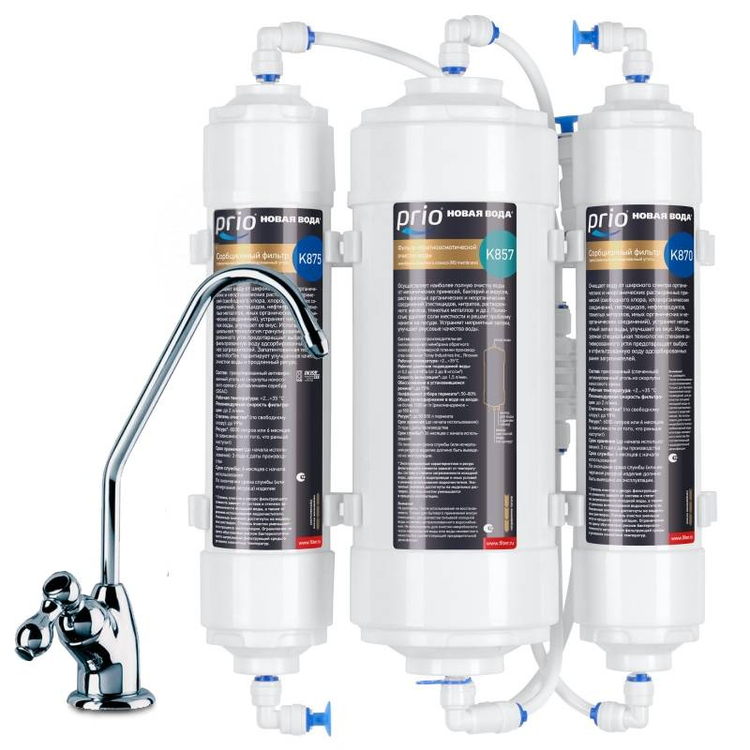

Система Econic Osmos Stream обратноосмотической очистки воды представляет собой компактную прямоточную автоматическую фильтрационную установку без накопительного бака.
K870 - фильтр предварительной очистки
K857 - мембрана
K875 - сорбционный постфильтр
1 - тройник с шаровым краном
2 - управляющий клапан
3 - обратный клапан
4 - ограничитель потока
5 - кран для чистой воды
6 - дренажная муфта
Исходная водопроводная вода сначала проходит через фильтрующий элемент (K870) предварительной очистки из прессованного (спеченного) активированного угля из скорлупы кокосового ореха. Прессованный активированный уголь задерживает механические примеси и прочие частицы размером крупнее 1 микрон, а также удаляет из воды остаточный хлор, другие органические и неорганические примеси, устраняет неприятные запахи.
После предварительной очистки и прохождения управляющего клапана (2) фильтрат поступает на следующую ступень очистки - обратноосмотическую мембрану (K857). Мембрана отфильтровывает все примеси крупнее 1 Ангстрем (10-10 м).
Конструкция обратноосмотической мембраны позволяет разделять потоки очищенной воды и концентрата с отфильтрованными вредными примесями. Концентрат отфильтрованных вредных примесей после прохождения ограничителя потока (4) сливается в канализацию (дренаж). Очищенная вода (пермеат) проходит через обратный клапан (3), управляющий клапан (2) и поступает на вход постфильтра (K875). Постфильтр содержит активированный уголь из скорлупы кокосового ореха, производя финишную очистку и дезодорацию воды.
С выхода фильтрующего элемента (K875) очищенная вода поступает к крану (5). После открытия крана для чистой воды (5) управляющий клапан (2) переходит в открытое состояние и подает воду на вход обратноосмотической мембраны (K857). Через несколько секунд после открытия крана (5) обратноосмотическая система достигнет своей максимальной производительности.
При снижении давления исходной воды, а также при закрытии крана для чистой воды (5) управляющий клапан (2) закрывается и происходит автоматическое прекращение выработки очищенной воды системой.

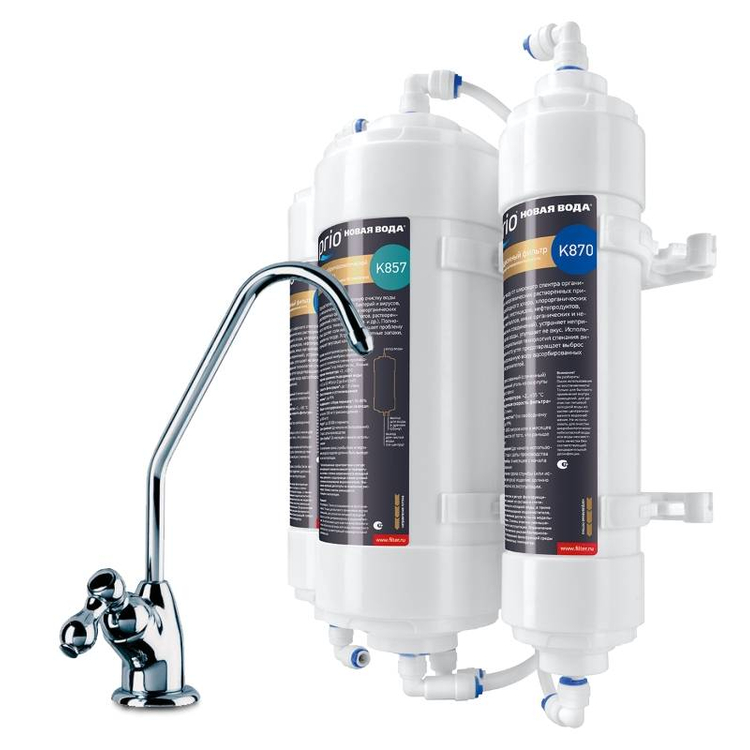

Супер компактная прямоточная система обратного осмоса без минерализации.
Рекомендуется для регионов с водой, характеризующейся нормальным и повышенным содержанием солей жесткости (в том числе регионов со сверхжесткой водой), нормальным и повышенным содержанием растворенного железа, тяжелых металлов. В комплект уже входят предфильтр, мембрана, постфильтр, отдельный кран для очищенной воды и всё необходимое для быстрой установки фильтра на месте эксплуатации.
Отличительные особенности фильтра Новая Вода Prio Econic Osmos OD310
Супер компактная система обратного осмоса!
Система обратного осмоса без бака (прямоточная) с высокопроизводительной мембраной (Япония)
Всегда свежая вода, получаемая при фильтрации в реальном времени, без застоя в накопительном баке
Низкая стоимость обслуживания и эксплуатации (меньше обязательных картриджей для регулярной замены, огромный ресурс мембраны, малый относительный сброс воды в канализацию)
Надежность (благодаря простоте конструкции и малому числу компонентов)
Простота замены сменных элементов (все картриджи и мембрана быстросъёмные)
Расширяемость (благодаря открытой конструкции возможна установка дополнительных предфильтров и постфильтров)
Поршневой кран для чистой воды
Если у вас в водопроводе очень низкое давление, и вы сомневаетесь в достаточности скорости очистки, рассмотрите в качестве альтернативы прямоточную систему Econic Osmos Stream OD360 с помпой.
Система Новая Вода Econic Osmos OD310 обеспечивает универсальную очистку водопроводной воды от распространенных загрязнителей: механических примесей (ржавчины, ила, песка и т.п.), растворенных примесей, таких как свободного хлора, хлорорганических соединений, пестицидов, гербицидов, сельскохозяйственных удобрений и продуктов их распада, фенолов, нефтепродуктов, алюминия, тяжелых металлов, радиоактивных элементов, растворенного железа, солей жесткости и иных органических и неорганических веществ, бактерий и вирусов. Умягчает воду и полностью решает проблему накипи. Устраняет неприятные запахи, улучшает вкус воды.
Высокопроизводительная мембрана сверхнизкого давления
Сердцем системы OD310 является новейшая японская высокопроизводительная мембрана сверхнизкого давления последнего поколения из полимерной композитной пленки производства компании Toray Industries Inc., Япония. Пиковая производительность данной мембраны в диапазоне рабочего давления достигает 1,5 л/мин*.
Данная мембрана относится к классу низконапорных мембран ULP, что позволяет с успехом использовать её даже в условиях низкого давления в водопроводе. Система работоспособна при входном давлении от 2-х атм. Прямоточная система фильтрации также обеспечивает большой коэффициент отбора пермеата (обычно выше 50%), что означает относительно малый сброс в канализацию и значительную экономию воды.
Долгий срок службы!
Мембрана в фильтре обратного осмоса Econic OD310 отделяет чистую воду от примесей, которые удаляются из системы и сливаются в дренаж. Поэтому она гораздо дольше остаётся чистой и выдаёт безопасную очищенную воду без риска повторного загрязнения.
Благодаря установленной в системе мембране, осуществляется наиболее полная очистка воды от механических примесей, бактерий и вирусов, растворенных органических и неорганических соединений (пестицидов, нитратов, растворенного железа, тяжелых металлов и др.). Полностью удаляются соли жесткости и решается проблема накипи на посуде, устраняются неприятные запахи и улучшаются вкусовые качества воды.
Ответы на главные вопросы:
Почему без бака?
Потому что он не нужен! Использование производительной мембраны и новой инновационной схемы управления потоком оставляет традиционные громоздкие баки систем обратного осмоса в прошлом: работающая в прямоточном режиме мембрана фильтрует воду со скоростью до 1,5 л/мин*, гарантируя идеальную чистоту и свежесть полученной воды.
Разумеется, производительность мембраны (как и в любой системе обратного осмоса) зависит от температуры воды и давления в водопроводе. Поток 1,5 л/мин. достигается при максимальном операционном давлении 8 атм., при давлении 5 атм. производительность составляет около 0,9 л/мин. (для воды температурой 25°C). Это в 5-8 раз больше, чем в традиционных системах с баком с низкопроизводительными мембранами, что и позволяет отказаться от накопительного бака.
Почему всего один предфильтр?
Потому что отдельный предфильтр механической очистки не нужен, когда в системе Econic OD310 стоит комбинированный механико-сорбционный предфильтр из прессованного угля с тонкостью фильтрования механических частиц 1 мкм (что лучше, чем могут обеспечить большинство типов полипропиленовых картриджей механической очистки).
Ну а если исходная вода очень загрязнена механическими примесями, то всегда рекомендуется ставить недорогой магистральный фильтр механической очистки на всю воду, поступающую в квартиру (а не ограничиваться предфильтром только в системе под мойкой). Для этой цели рекомендуется использовать магистральные фильтры AU010 или AU020.
В тех редких случаях, когда без отдельного механического предфильтра всё же не обойтись, а установить магистральные предфильтры не удаётся, всегда имеется возможность воспользоваться опциональным дополнительным предфильтром механической очистки непосредственно на самой системе Econic OD310 - K871.
Сорбционный картридж из гранулированного активированного угля
очищает воду от широкого спектра органических и неорганических растворенных примесей
Запатентованная технология InVorTex
Рекомендуемая частота замены: 6 мес.
Рекомендация:
Если исходная вода характеризуется сильной мутностью и содержит большое количество взвешенных загрязнений (ил, песок, ржавчина и т.п.), для продления срока службы предфильтра рекомендуется устанавливать систему Econic Osmos Stream OD320 по ходу магистрали холодной воды после магистрального фильтра механической очистки с тонкостью фильтрования не хуже 5 мкм (например, AU010 или AU020). Возможно также установка дополнительного предфильтра механической очистки K871 непосредственно на систему с помощью специально комплекта X872, либо установка картриджа K161 в гибкую подводку перед системой фильтрации.
Подключите вторую линию чистой воды
Дополнительный тройник в комплекте для подключения ещё одной точки потребления (второго крана чистой воды, холодильника, льдогенератора и др.).
Мембрана K857, входящая в состав системы OD310, относится к классу сухих мембран. Мембране требуется до 50 часов работы в режиме активной фильтрации для выхода на высокий уровень производительности и селективности. Начальная производительность и селективность системы могут быть ниже заявленных. В период до двух недель с начала эксплуатации из системы может вытекать вода, содержащая пузырьки воздуха. Требуется время, пока весь содержащийся внутри системы воздух будет постепенно вынесен наружу.
Отличительные особенности фильтров серии Econic
Выдерживает давление до 45—52 атм., не менее 100 тысяч циклов гидроудара 0—16 атм., протестирован в НИИ Сантехники.
При замене картриджей исключен пролив остаточной воды, не требуются сложные инструменты и применение силы.
Благодаря использованию быстросьемных фитингов упрощены монтаж и подключение на месте эксплуатации.
Мы уверены в высоком качестве выпускаемой продукции. Поэтому мы смогли расширить стандартную гарантию на фильтры нового поколения Expert до трех лет!

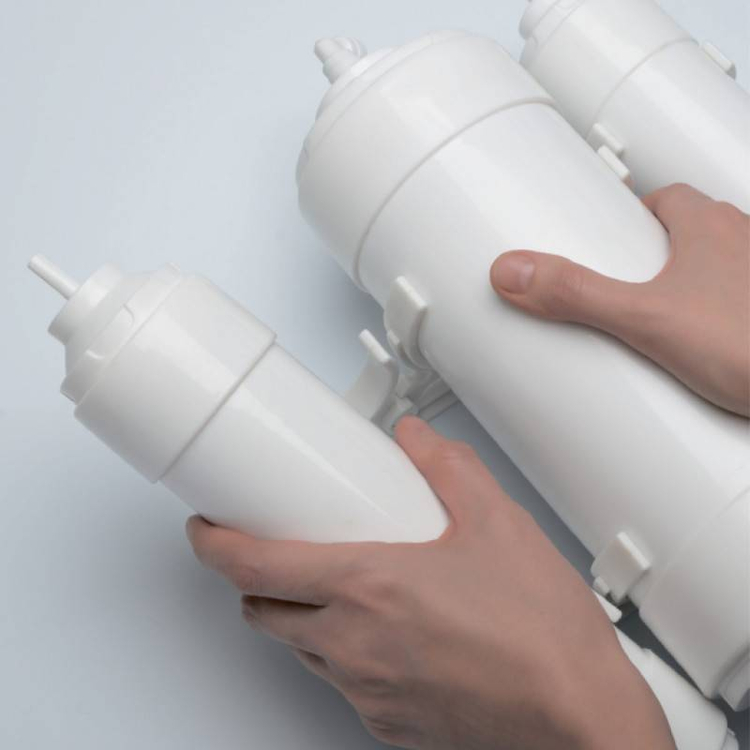

Быстросъемная конструкция крепления картриджей упрощает их замену. Вам потребуется не более 2 минут на один картридж!
Тонкий и стильный дизайн устанавливает новый стандарт того, как должны выглядеть фильтры в 21-м веке.
Герметизация соединений в фильтрующих элементах проведена ультразвуком.
В фильтрах Expert используется пластиковая подводка из нетактичной пластмассы.
Быстрое подключение системы фильтрации как на входе, так и на выходе
Фитинги быстрого подключения упрощают эксплуатацию и повышают надежность.
Используются только сертифицированные и допущенные к контакту с пищевыми продуктами фильтрующие и иные компоненты, контактирующие с водой.
Характеристики - Econic Osmos OD310
Основные характеристики
Вариант установки

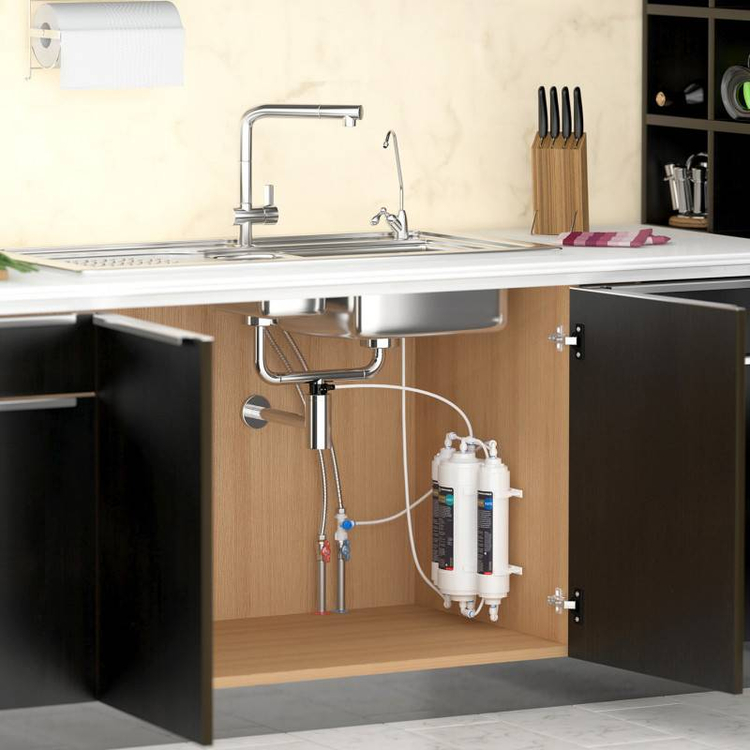

система "под мойкой"
Тип фильтра
обратный осмос
Система
Прямоток (без бака)
Помпа (нагнетатель)
отсутствует (опция)
Ступеней очистки
3
Технические характеристики
Макс. производительность
до 1000 л/сут., до 1,5 л/мин. при давлении в водопроводе 0,80 МПа, 0,9 л/мин. — при 0,50 МПа. Значения указаны для температуры воды 25°С, для системы, находящейся на начальном этапе эксплуатации. При более низком давлении в водопроводе, более низкой темпе
Степень очистки по свободному хлору:
до
99
%
Дренаж (слив в канализацию)
300-500 мл/мин.
Коэффициент отбора пермеата
50-85%
Общее солесодержание воды на входе
не более
1000
мг/л
Обессоливание в установившемся режиме
до
95
%
Давление подводимой воды
от 0,2 до 0,8 МПа
Максимальное мгновенное давление на входе (гидроудар)
